品名

规格

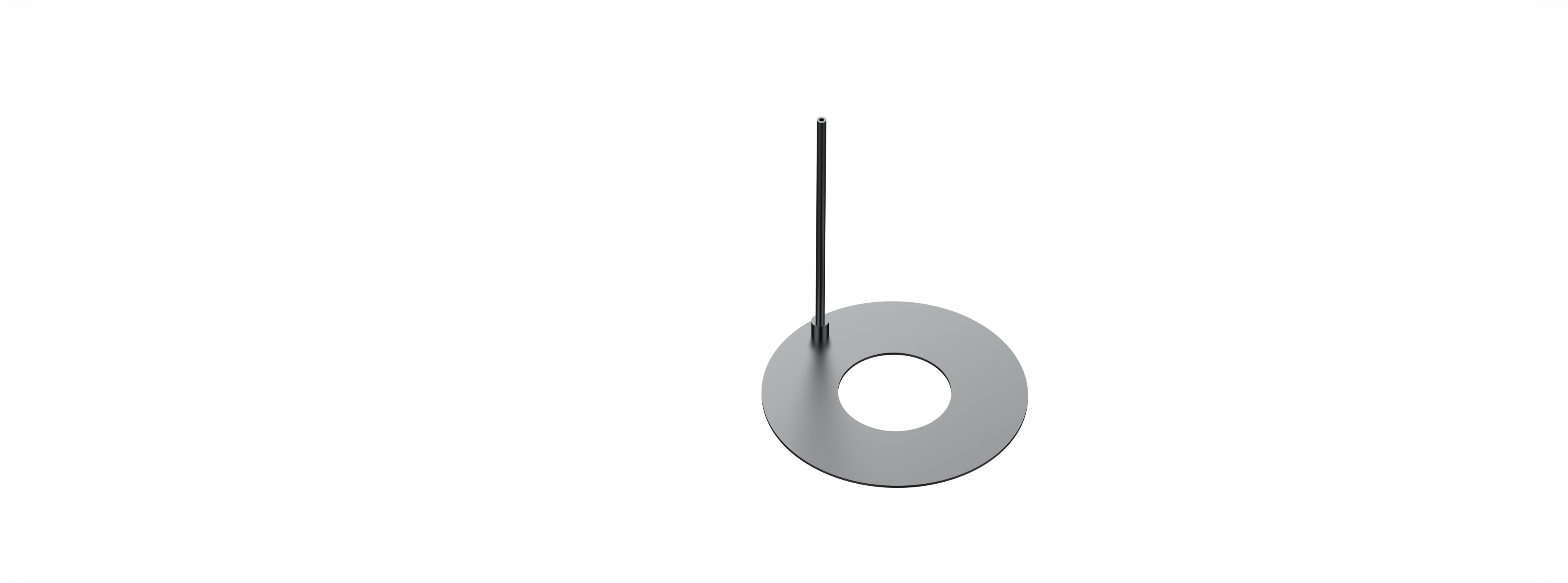

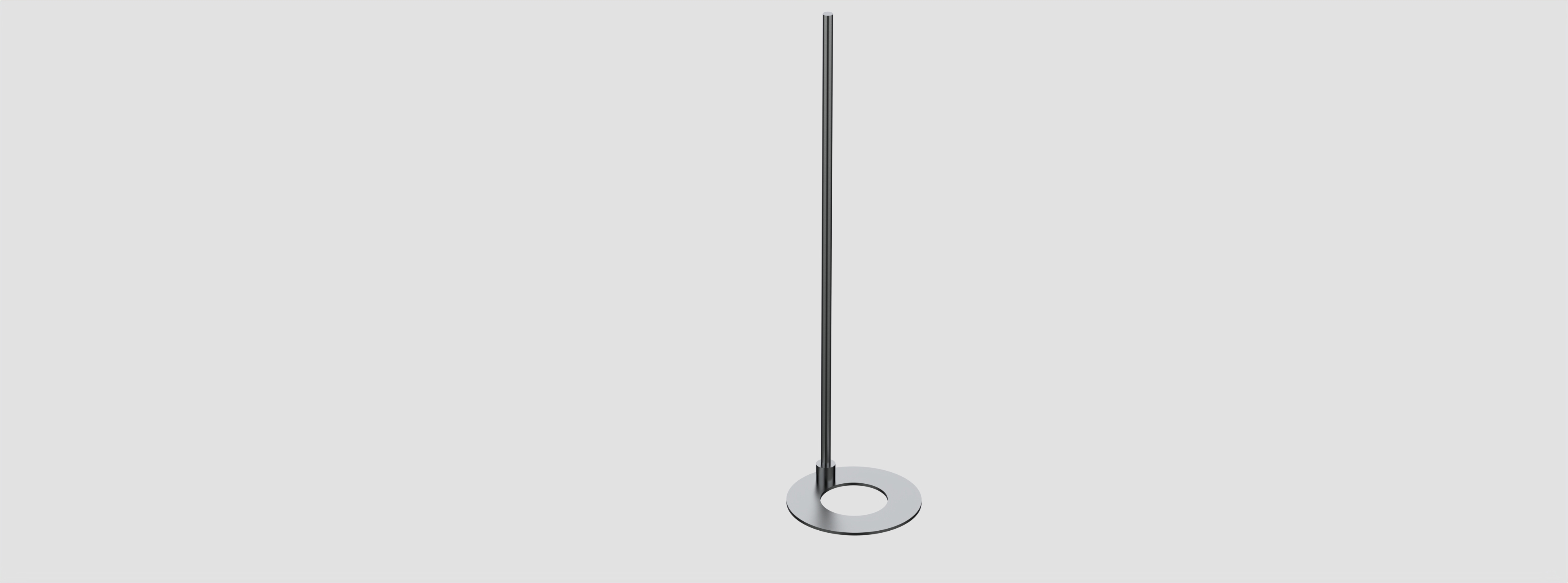

                            气膜片

型号：GF0.6-20-47.5。

材质316L；用于气膜原位控压实验，尺寸可定制，含一件1/16手拧双卡套接头。

标准产品的尺寸参数：外直径：47.5 mm 内直径：20 mm  高度：0.6mm.

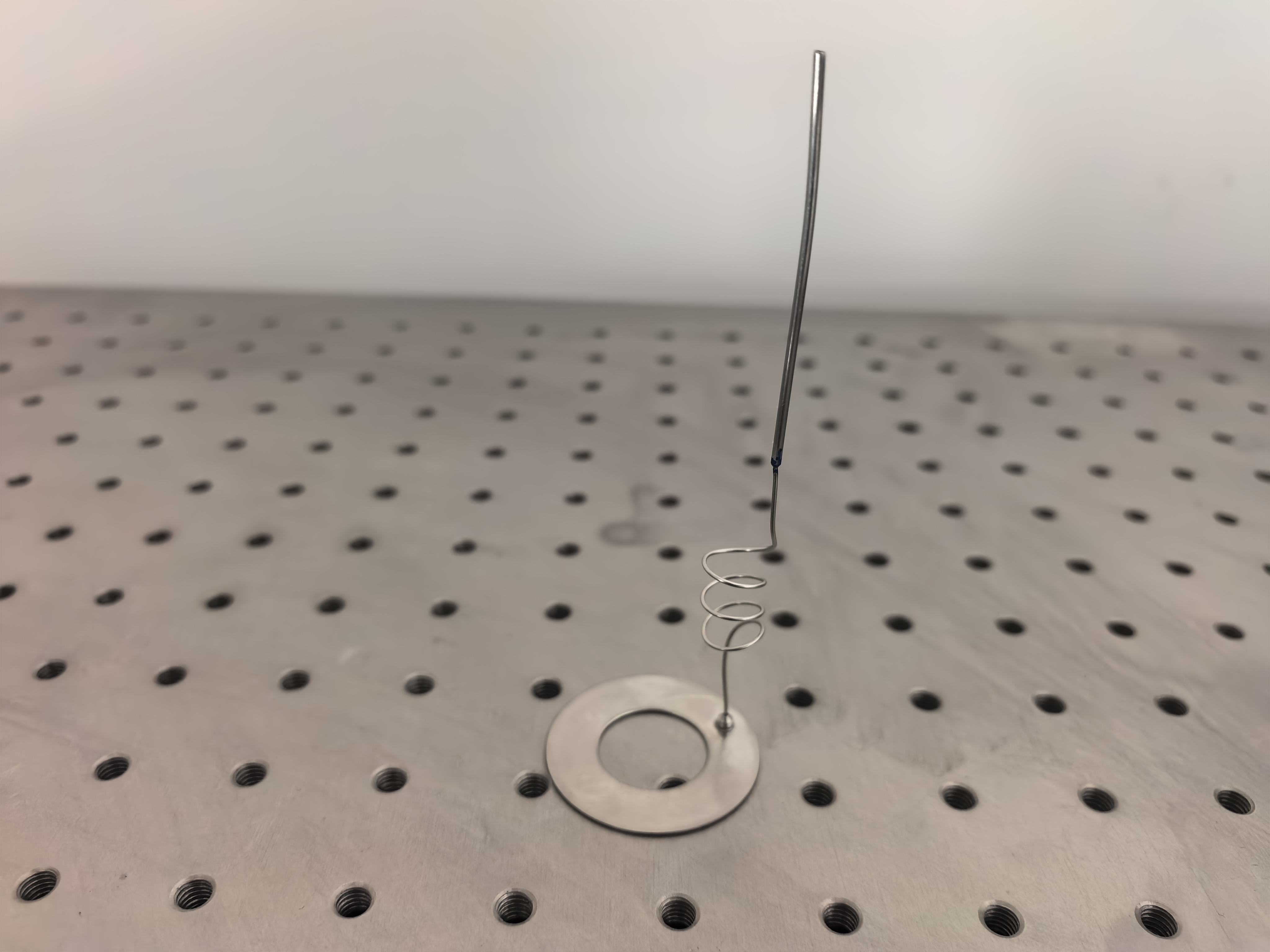

                        定制异型气膜片

型号：定制。

材质无磁性316不锈钢；用于气膜原位控压实验，尺寸可定制，含一件1/16手拧双卡套接头。

产品的尺寸参数定制。

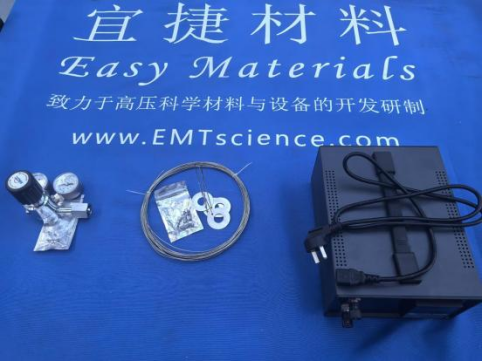

                       气管及接头配件包

型号：EGA3000。

316L不锈钢材质，耐压~20Mpa级别。常规发货包含1/16英寸气管10米和1/16英寸手拧双卡套接头2件、1/16英寸切管器一件。

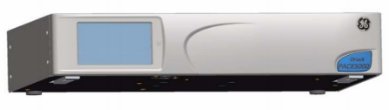

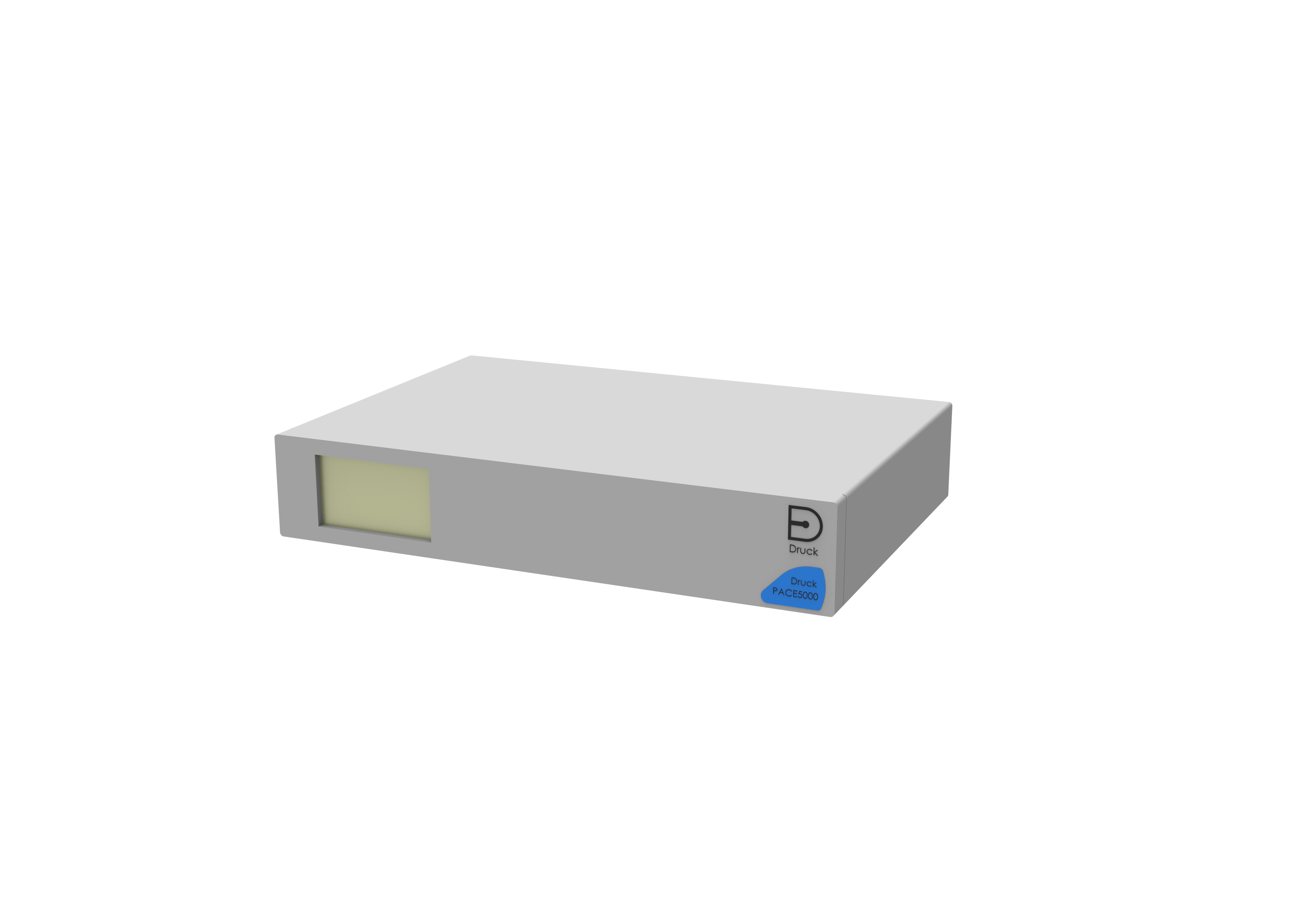

                        电动气体控制器

E-P5000系列（单模控制模式）/E-P6000系列（双模控制模式）

单模块输出最高耐压3000PSI（~21Mpa级别），线性控压，最小控制精度~0.001bar/min。

*气路引入需用户自行配置或另议

                         手动气体控制器

EHP-FG-0014型手动气膜压力控制器，单模块输出最高耐压~14Mpa级别，手动精细旋钮控压，最小控制精度优于0.1bar/次（数据基于2MPa以上压力控制精度测试）。

*气路引入需用户自行配置或另议。

                          快插拔卡套接头

型号：E-SW-A-1/16。

1/16、1/8、1/4高压密封快速插拔卡套接头，用于便捷拆装。

                           手拧卡套接头

型号：E-SW-M-1/16。

1/16、1/8、1/4高压密封手拧双/单卡套接头，用于气膜片与管路的转接。

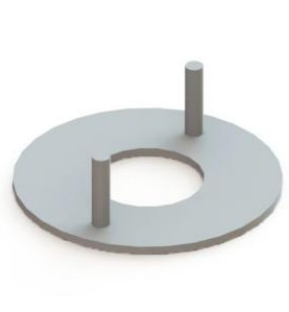

卸压钉组件

 型号：EM-G-D48-10。

材质可选316无磁不锈钢或铍铜等，卸压钉的有效高度部分可根据用户DAC组配后的尺寸定制。

该型产品接受定制。

单气膜卡套

型号：EM-SC-48。

材质316L不锈钢、铍铜等，接受定制。标准设计空间与固定匹配S型钢制对称型金刚石对顶砧压机；如用户需要在此卡套内放置其他类型DAC，请务必确认压机的外径、卡套的预留加压螺丝露出孔位是否与S型一致，在高度上可以通过增加气膜垫片厚度的形式进行补充。

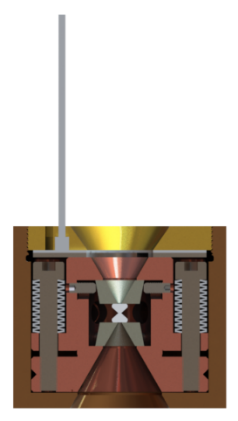

设计参考下附图，气膜管的伸出方向可根据用户订货情况做更改；该型产品接受定制。

标准产品出厂包含气膜垫片，不含气膜片。

双气膜卡套

型号：EMDC-48。

材质316L不锈钢、铍铜等，接受定制。标准设计空间与固定匹配S型钢制对称型金刚石对顶砧压机；如用户需要在此卡套内放置其他类型DAC，请务必确认压机的外径、压机piston底面的预留孔位是否与S型一致，在高度上可以通过增加气膜垫片厚度的形式进行补充。

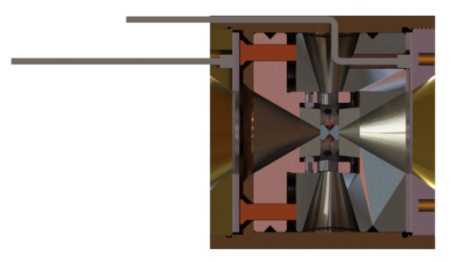

设计参考下附图，气膜管的伸出方向可根据用户订货情况做更改；该型产品接受定制。

标准产品出厂包含气膜垫片，不含气膜片和卸压钉组件。
