Ø系统基本介绍：

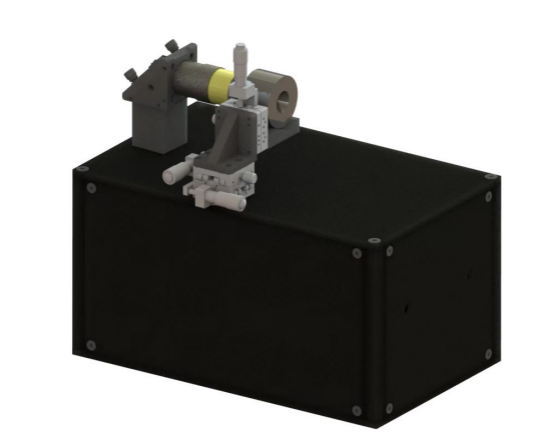

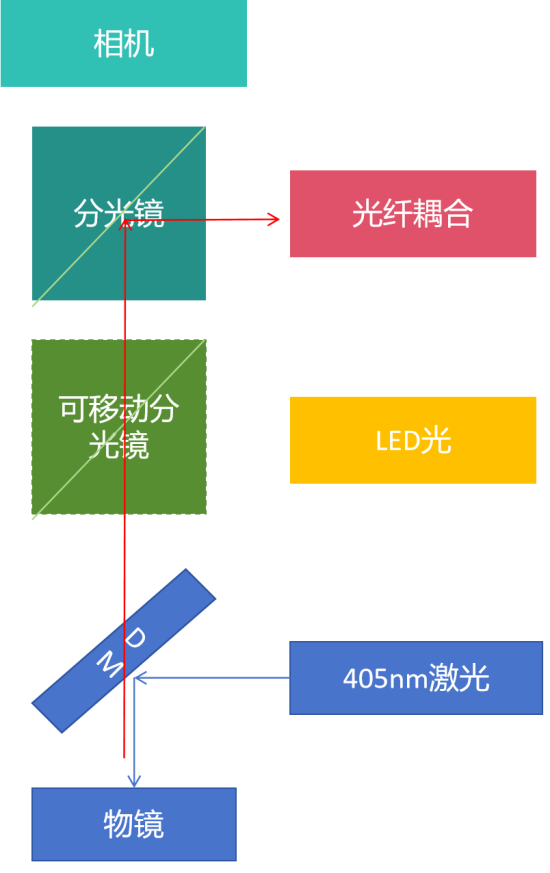

右图介绍了本系统的基本工作原理。本系统以405nm的激光激发红宝石，并收集其波长位于694nm（或更高）的荧光信号。装置可根据用户实际需要定制加工，常规产品为上图左边的便携版本。红宝石荧光标压系的原理是红宝石的 R1 荧光线在不同压力下，其波长位置会做相应的改变（常温常压下是 694.3nm），根据所处的波长位置，可以计算出压力值。该方法的优点是测量速度快，耗材少，测量压力可达 100GPa 。

Ø参数指标：

激光器：405nm半导体激光器 输出功率20mW

照明光源：光纤式LED白光（亮度可调）

物镜：10X物镜，工作距离30.5mm，可定制

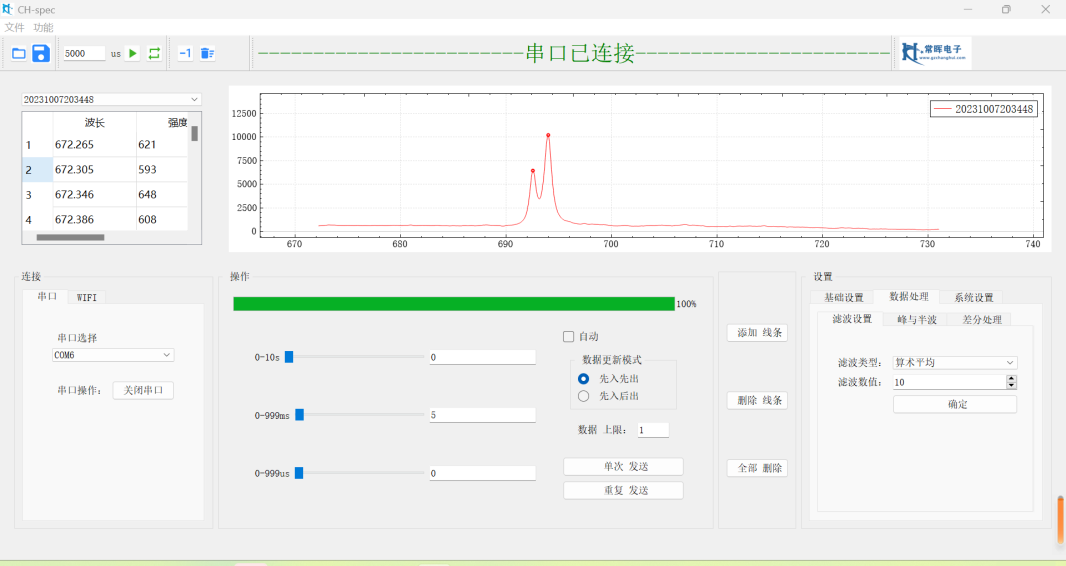

光谱仪：波长范围：672-731nm

分辨率：<=0.04nm

曝光时间： 1us-10s

装置整体尺寸：320mm*200mm*220mm

整体重量：~9KG

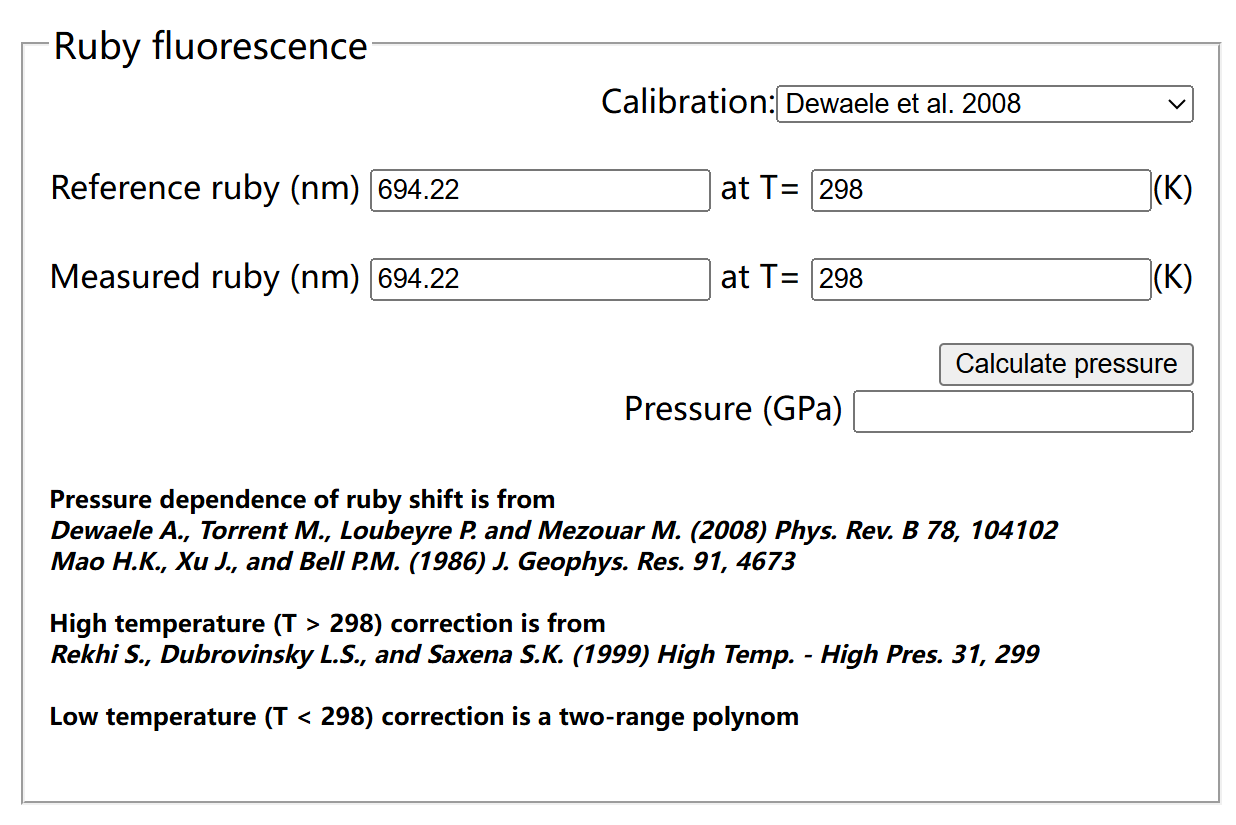

压力的计算：https://millenia.cars.aps.anl.gov/gsecars/ruby/ruby.htm

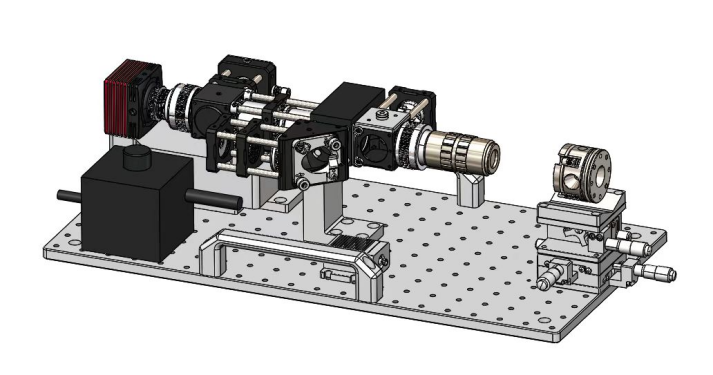

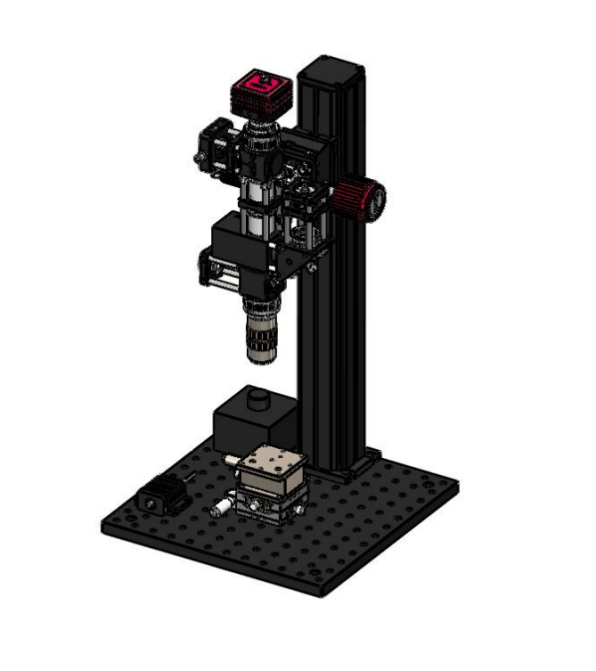

另有实验室卧式版本及特定显微镜版本：
