产品概述：

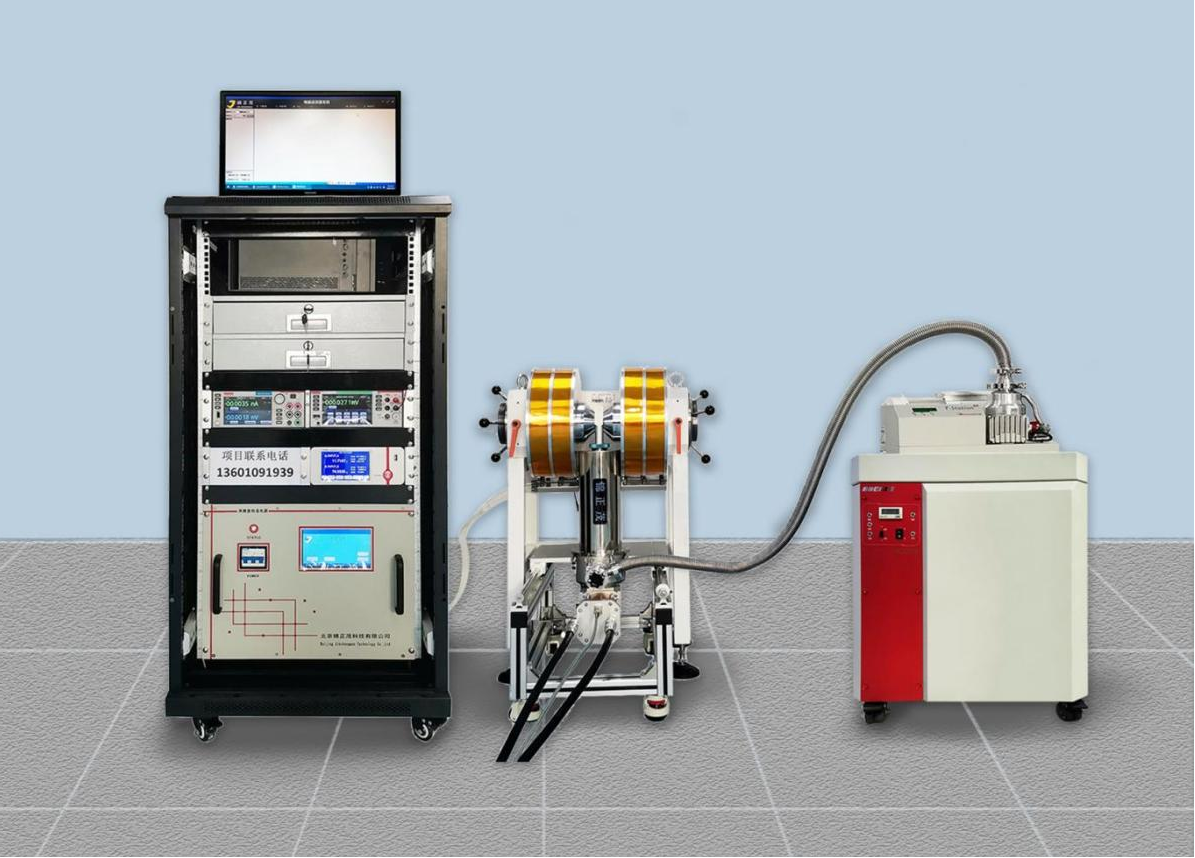

TESTIK-9系列电输运性质测试系统是集霍尔效应、磁阻、变温电阻、I-V特性等测试于一体的全自动化测试系统。系统考虑了集成一体性、屏蔽防干扰能力和操作人性化等用户经常忽略的问题，选取了美国Keithley的电测量仪表，磁场根据用户需要采用电磁铁或无液氦超导磁体，配备灵巧的测量样品杆和快速插拔样品卡，加上全自动化的专用测试软件，能让用户快速方便地进行电输运测试，并获得准确可靠的数据。此外，TESTIK-9系列还有多种高低温温度环境选件。
产品特点：
可以进行霍尔效应、R-H特性、R-T特性和I-V特性的测量，可得出参数：方块电阻、电阻率、霍尔系数、霍尔迁移率、载流子浓度和导电类型，可绘制以上参数随温度或磁场的变化曲线，以及I-V特性——不同磁场和不同温度下的I-V特性曲线，R-H特性——固定温度，电阻随着磁场变化的特性曲线，R-T特性——固定磁场，电阻随着温度变化的特性曲线。
产品功能：
※ 电阻率、霍尔系数及霍尔迁移率测试遵从美国材料与试验协会ASTM-F76标准；
※ 电阻测量范围宽：100nΩ（低电阻选件）~100GΩ（高阻系统）；
※ 使用插入式样品卡，样品安装方便，同时提供四探针卡，免去制作电极的麻烦
※ 标准系统一次可以同时测量2个样品，增加选件可同时测量4个样品；
※ 测量和计算过程由软件自动执行，3分钟即可得到一个霍尔效应数据；
※ 提供长时间高稳定性的磁场，24小时稳定性<±0.5G，并且磁场能够平滑过零；
※ 电磁铁电源内置高斯计，磁场从0到1kG只需20S即可控制在0.1G以内；
※ 选择温度选件，可以进行不同温度下的霍尔效应和电阻的测量。
技术参数
型号 | TESTIK-9A | TESTIK-9B | TESTIK-9C | |
物理学参数 | 迁移率 | 1~1 × 106 cm2/vs | ||
载流子浓度 | 6 × 1012~6 × 1023cm-3 | |||
霍尔系数 | ±1 × 10-5~±1 × 106cm3/C | |||
电阻率 | 5 × 10-9~5 × 102 Ω·cm | |||
电学参数 | 电阻 | 0.1mΩ~10MΩ | ||
低电阻选件 | 100nΩ~10MΩ | |||
电流源 | ±50pA~±1A(±1.05A@±21V, ±105mA@±210V) | |||
电压源 | ±5μV~±200V(±21V@±1.05A, ±210V@±105mA) | |||
电流测量 | ±10pA~±1.05A（10pA为分辨率极小值） | |||
电压测量 | ±1nV~±100V（1nV为分辨率极小值） | |||
磁场环境 | 室温磁场 | 1T@10mm间距 | 2.4T@10mm间距 | 2.6T@10mm间距 |
变温磁场 | 0.44T@液氮恒温器 0.26T@闭循环恒温器 | 1.7T@液氮恒温器 1.1T@闭循环恒温器 | 2.0T@液氮恒温器 1.5T@闭循环恒温器 | |
温度（选件） | 单点液氮盒 | 77K | ||
液氮恒温器 | 80K~325K（标准型），80~500K（高温型） | |||
闭循环恒温器 | 4K~325K（4K型），10K~325K（10K型） | |||
高温炉 | 325K~1000K | |||
其他 | 样品尺寸极大值 | 10mm*10mm*3mm | 30mm*30mm*3mm | 50mm*50mm*3mm |
样品数量 | 1个 | |||
占地面积 | 2m*1.5m | 5m*2m | 5m*2m | |
选项附件：
※ 材料在不同温度下的电输运性质正在被广泛研究，我司提供四种温度环境。
※ 液氮盒：样品可以直接泡在液氮里（77K）进行电输运测试。
※ 液氮恒温器：如果需要详细研究材料的变温性质（80K~500K），可以选择液氮恒温器。液氮恒温器15分钟即可降至80K，结构轻巧，使用方便，同时有高温型可选择。
※ 闭循环恒温器：如果需要详细研究材料的变温性质（2.8K~325K），可以选择闭循环恒温器。采用日本住友公司的压缩机和冷头，温度下等低达2.8K，不同的样品台和真空罩适用于不同的测试环境，如电学、光学或两者兼顾。
※ 高温炉：我司还自主研发用于电输运系统里的高温炉（325K~1000K），辐射加热受热均匀，内有四根可单独调整的探针，接触牢靠。通常用于高温霍尔效应的研究。
※ 在电输运测量中，有些材料在不同波长的光下能得出不同的参数。这就需要在磁场或低温环境下引入光。
※ 含光路的极柱和极头：在电磁铁的极头上开一个孔作为光路，使样品垂直于磁场时，光也能垂直照射在样品上。
※ 遮光盒：室温下，如果样品对自然光敏感，建议选择遮光盒选件。低温下，恒温器的真空罩本身拥有遮光的作用。
※ 旋转：室温下，标配的样品杆可以手动旋转。如果要准确测试磁阻材料的各向异性，可选择电动旋转样品杆。低温下，可以使温度选件固定，旋转电磁铁，实现旋转磁场的环境。
※ 真空泵：恒温器一般需要在真空环境下获得高低温，真空泵是必须的。我司提供干泵、机械泵和分子泵组等一系列产品，满足电输运系统里各种低温选件的需求。
※ 循环水冷机组：用于磁场平台和低温平台的设备冷却。
