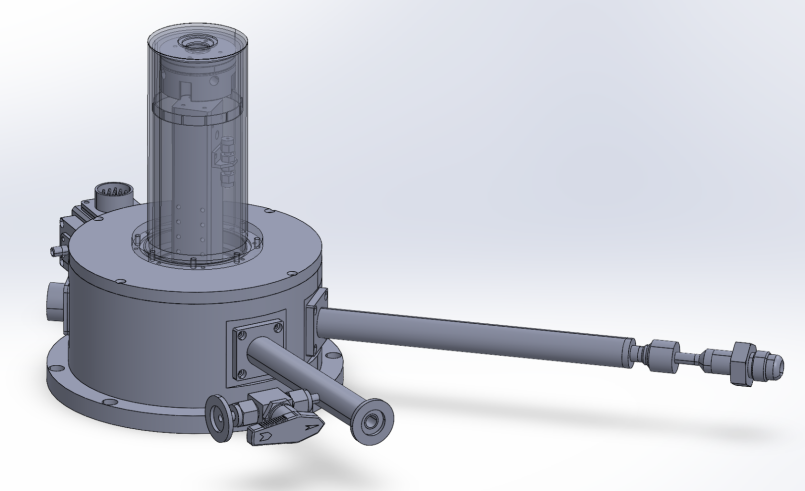

一种常用的EM-LN-SNS-20 低温恒温器的装置说明

型号：EM-LN-SNS-20

售价：常规设计为489000元/套（包含一套国产辅助配件）；定制设计费用另计。

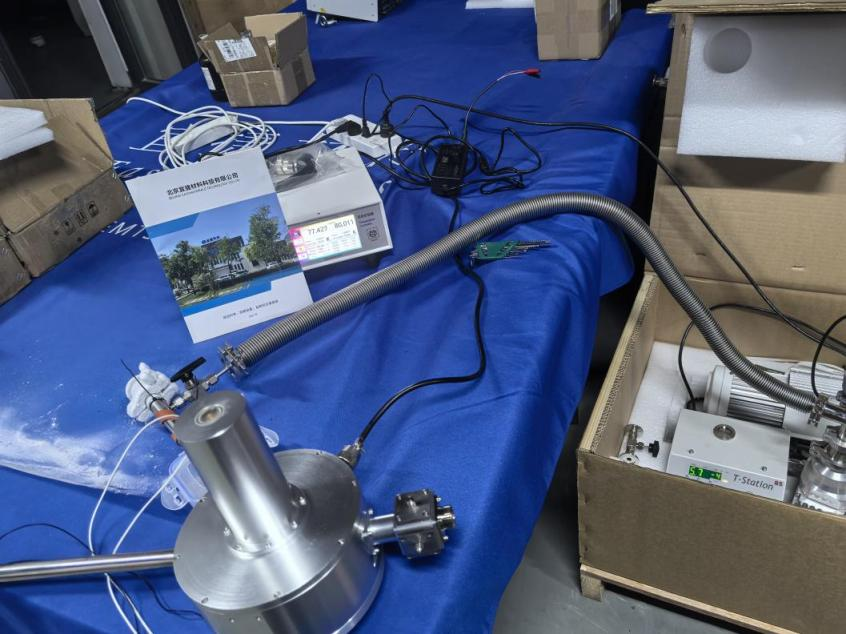

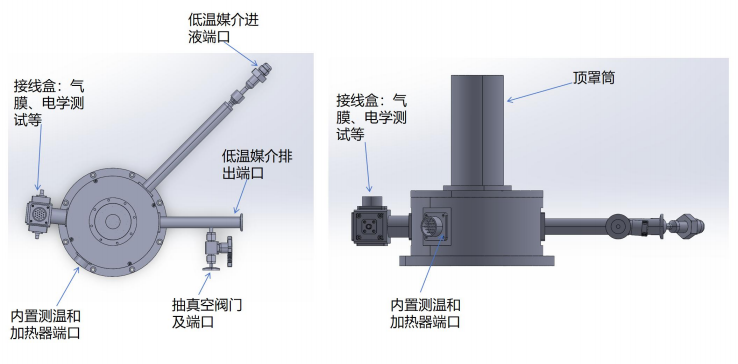

系统组成：完整的液氮低温恒温器装置包括恒温器腔体（可以根据现场工况定制不同的放置或安装形式）、真空泵组（建议分子泵机组）、液氮杜瓦、传输管线（LN2适用）、控温仪（进口LAKESHORE或国产）、DAC组件、气膜模块（含电动气体控制器）、接线盒（可定制电学测试、SMA接口、气膜控压接口、射频接口等多种）。

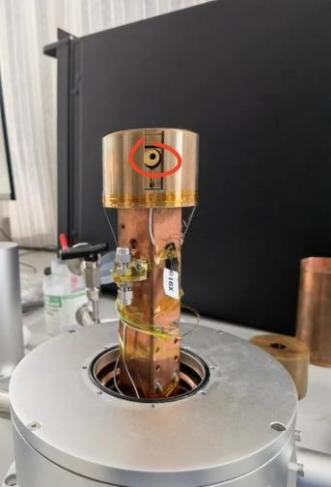

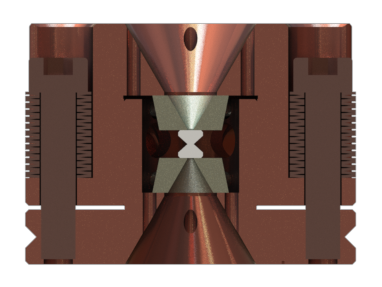

低温下常用的铍铜压机（外径48毫米，高度30毫米），可定制

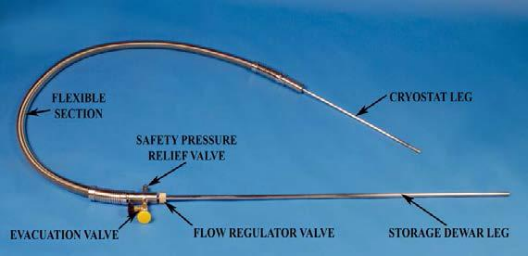

定制的可调流量型低温媒介传输管线

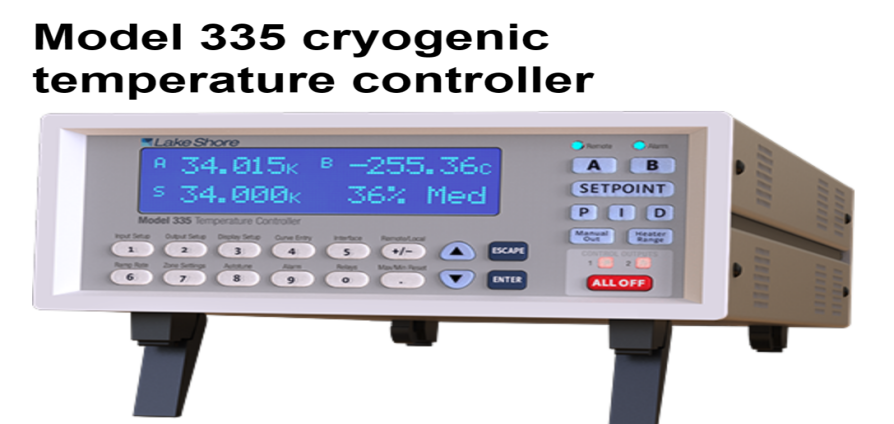

常用的LS-335温控仪

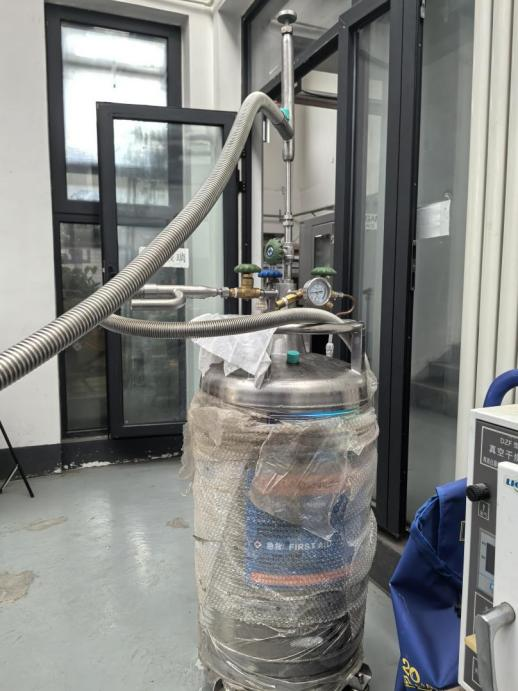

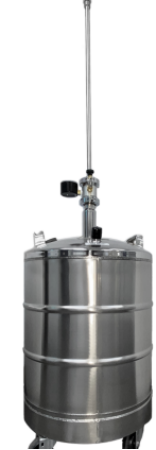

常见的液氮杜瓦及T85分子泵真空机组

Ø实验前准备：

（1）准备好DAC加压组件；

（2）提前在杜瓦瓶中准备好液氮，准备好输液管；

（3）将温控仪、真空泵组接上相对应的电源插座。

Ø操作步骤：

1、匹配外部光学测量系统

通常将低温恒温器通过转接板安装到三维平移台，调整好位置，确定光路正常；

2、安装DAC加压组件

（1）、如果样品腔内部是低于或者高于室温（~285-300K），必须等待样品腔内温度恢复到室温。注意：如果通过加热样品座使其温度到达室温，此时样品腔里面的防热辐射屏（也即是上面提到的冷屏）和其他位置的温度可能依然很低，所以仍要继续等待一段时间使真空腔内自然恢复室温；

（2）、打开抽真空阀门，使得恒温器内部压力和环境压力一致；

（3）、松开固定螺钉，移除顶套筒（O圈密封）；

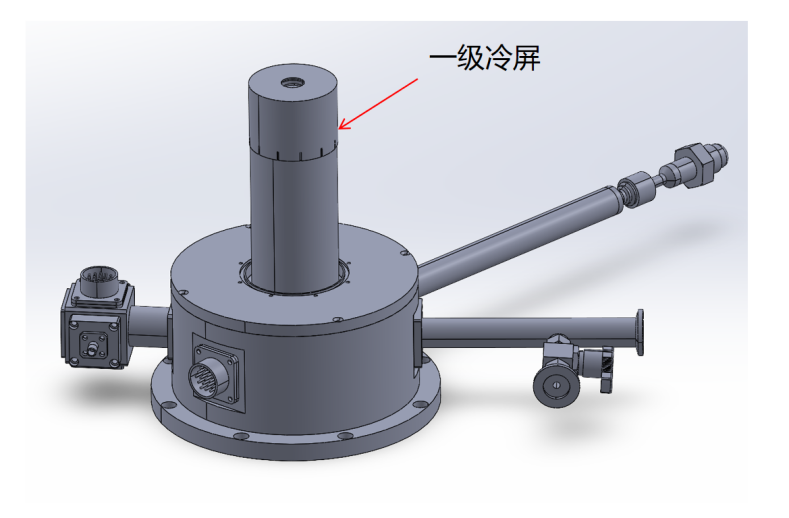

（4）、拔起一级防热辐射屏；

（5）、松开测温温度计固定螺钉，小心移除测温温度计；

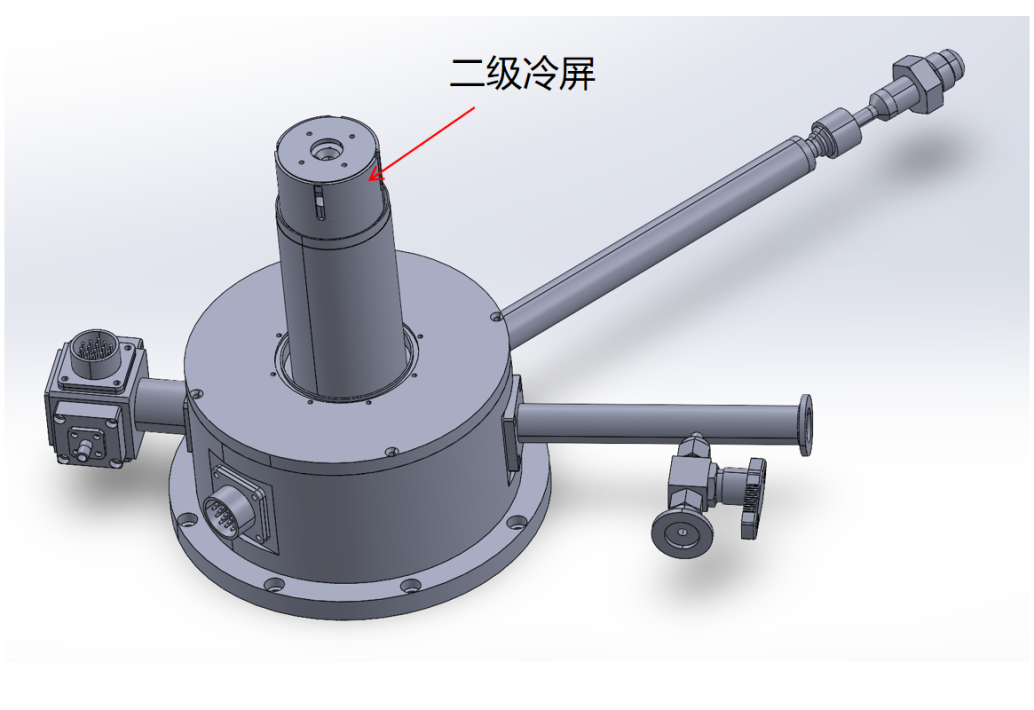

（6）、松开固定螺钉，移除二级防热辐射屏；

（7）、旋出DAC加压组件；

（8）、重新操作DAC加压组件进行上样、加压等；

（9）、安装好样品后，按照上述拆卸步骤反序装回。

3、抽真空

（1）、连接分子泵组至气膜抽气口处，打开分子泵，然后缓慢打开抽气口处的阀门，将加压气膜内的空气完全抽出；有时候这个步骤是省去的，视工况而定。

（2）、关闭气膜抽气口阀门，关闭分子泵，待分子泵完全停止后，将其接至恒温器抽真空阀门及接口处，抽恒温器内部腔体，等待分子泵显示其真空达到 5 ×10-2Pa即可准备通入液氮降温。

4、降温（液氮作为媒介）

（1）、在将传输管线插入液氮杜瓦前请穿戴好保护用具；

（2）检查液氮杜瓦压力表数值，若大于0则需要将压力泄掉，保证安全；

（3）、去掉压力并关闭液氮杜瓦上的安全阀后，将液氮传输管线接头插到液氮杜瓦插口并将接头扭紧，然后打开杜瓦顶部或侧向阀门，缓慢的将传输管线管脚深入杜瓦，当管脚接触到液氮时会使液氮蒸发产生大量气体，使杜瓦内压力明显上升（可以在杜瓦的压力表处观察到），在插入管脚时要时时观察压力表，如果压力高于0.06Mpa需要轻轻打开放气口阀门放出一些气体使压力保持在0.02-0.06Mpa之间；传输管线一端需插到杜瓦底部；在插管线过程中注意来回拧动传输管线上的针阀防止其冻住；在这里，是针对进口液氮杜瓦而言的。而针对国产液氮杜瓦，可简单的打开释放阀门，可以在杜瓦的压力表处观察杜瓦内压力明显上升，要时时观察压力表，如果压力高于0.1Mpa需要轻轻打开放气口阀门放出一些气体使压力保持在0.05-0.1Mpa之间。
