ØBNC系列真空射频同轴连接器
产品概述：
BNC系列产品是按照美军标MIL—C—39012/16—24研制生产的一种卡口式射频同轴连接器。可与国际同系列产品互换。它具有连接迅速、接触可靠等特点，广泛地应用于无线电设备和电子仪器中连接射频同轴电缆。
主要技术特性 | ||
温 度 范 围Temperature range | -55~+165℃ | |
特 性 阻 抗Characteristic Impedance | 50Ω | |
频 率 范 围Frequency rating | 0~4GHz | |
工 作 电 压 Voltage rating | 500V（rms） | |
接 触 电 阻 Contactresistance | 中心导体Center conducr | ≤0.002Ω |
外 导 体Outer conductr | ≤0.0025Ω | |
绝 缘 电 阻 Insulation resistance | ≥500MΩ | |
耐 压Dielectric Withstanding Voltage | 1500V（rms） | |
电 压 驻 波 比VSWR | ≤1.30 | |
分 离 力Disengage force | ≥0.6N | |
寿 命Durability | 500Cycles | |

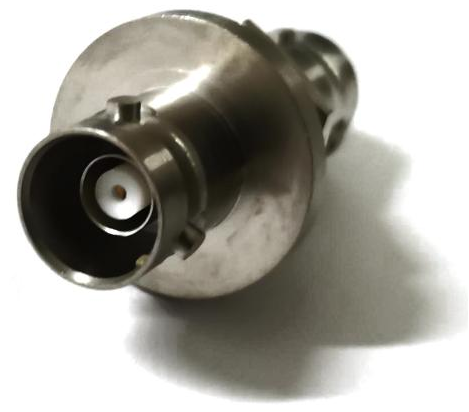

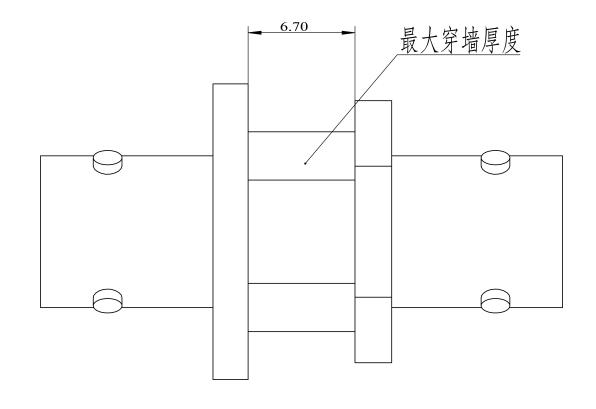

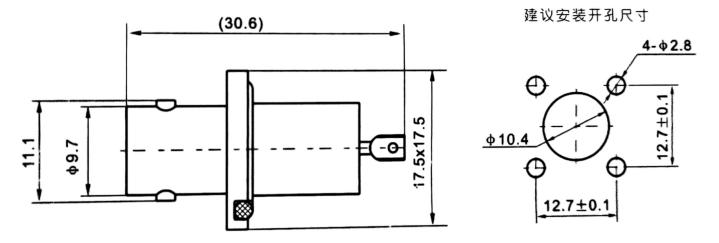

BNC-50KF

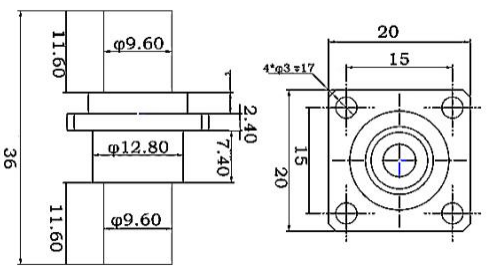

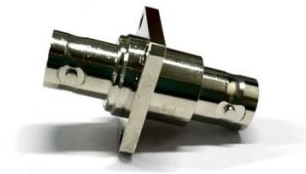

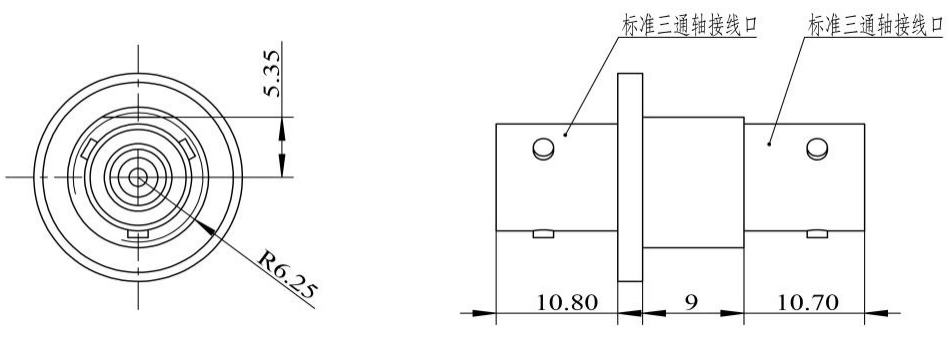

BNC-50KKF

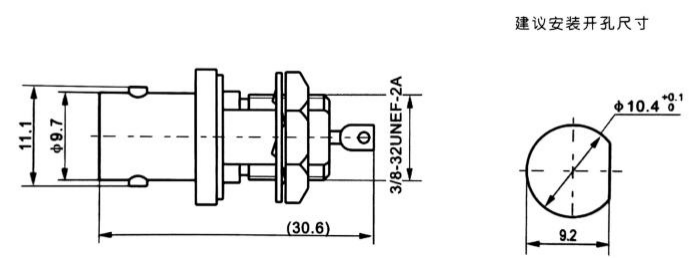

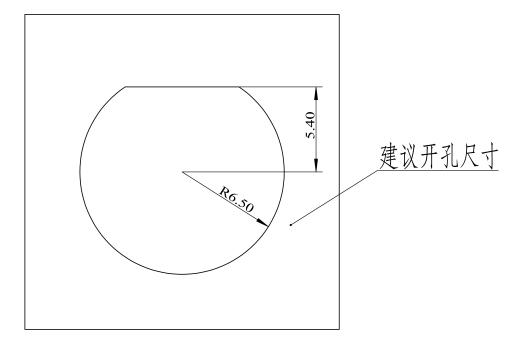

BNC-50KY
ØSMA系列真空射频同轴连接器
产品概述：
SMA射频同轴连接器具有体积小、频带宽、机械电气性能优越、可靠性高等优点，是应用最广的射频连接器。广泛应用于微波通讯，航天航海，武器系统及微波测量设备等领域。
主要技术特性 | |||
温 度 范 围Temperature range | -65~+165℃ | ||
特 性 阻 抗Characteristic Impedance | 50Ω | ||
频 率 范 围Frequency rating | 配软电缆With flexible cable | 0~12.4GHz | |
配半刚、半柔性电缆 With semi-rigid/flexible cable | 0~18GHz | ||
电压驻波比VSWR | 配软电缆With flexible cable | ≤1.15+0.02F | |
配半刚、半柔性电缆 With semi-rigid/flexible cable | ≤1.10+0.02F | ||
绝 缘 电 阻Insulation resistance | ≥500MΩ | ||
介 质 耐 压Dielectric Withstanding Voltage | 1000V | ||
接触电阻Contact resistance | 中心导体Center conductor | ≤0.003Ω | |
外导体Outer conductor | ≤0.002Ω | ||
寿 命Durability | 500Cycles | ||

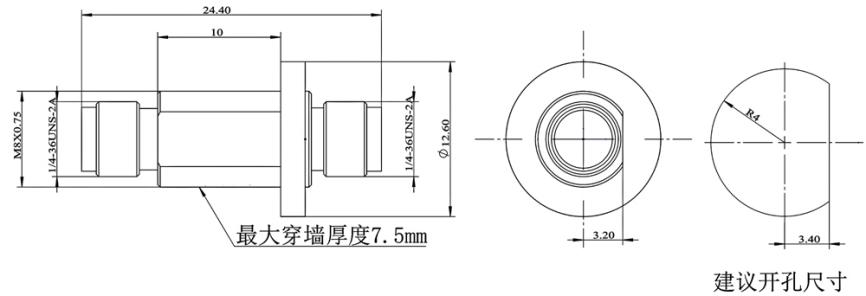

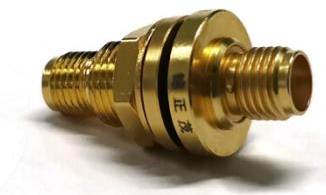

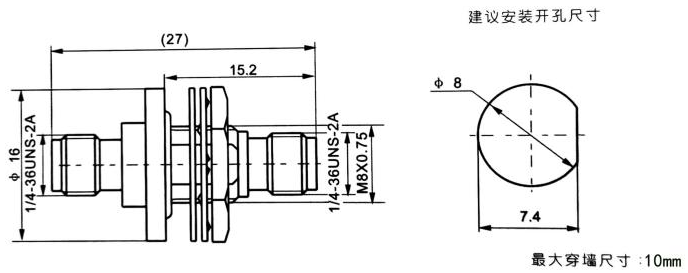

SMA-KYK2
SMA-KYK7

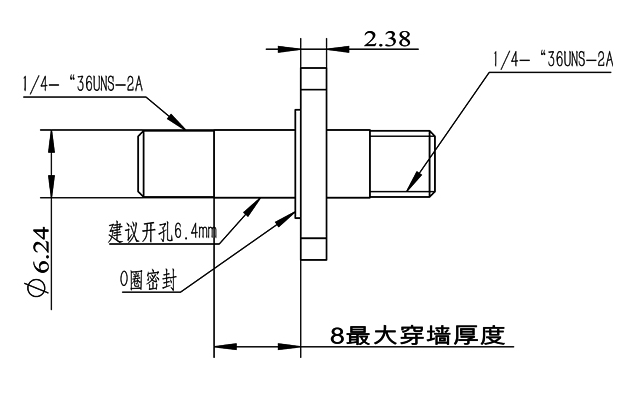

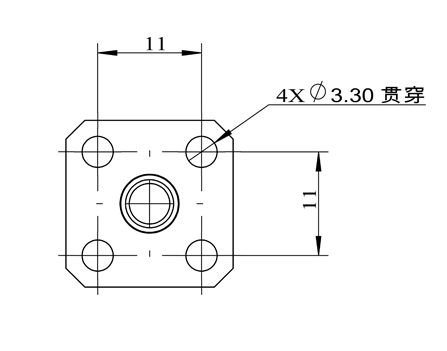

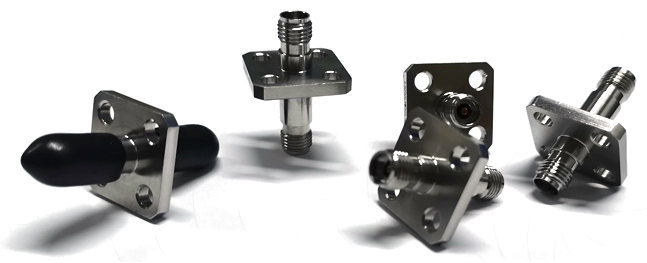

ØSMA 2.92-KFKG
产品概述：
2.92mm连接器的名称是以其外导体内径命名的，采用空气介质工作频率高达40GHz,可与SMA和3.5mm连接器互换对插。优越的电性能、可靠的连接尤其适用于测试系统和武器装备，成为国际上应用最为广泛的毫米波连接器之一。
主要技术特性 | ||
温 度 范 围 | -55℃～+185℃ | |
特 性 阻 抗 | 50Ω | |
频 率 范 围 | DC-40GHz | |
电压驻波比 | DC-18GHz | 1.15Max |
18-40GHz | 1.2Max | |
电阻 | 中心体接触电阻 | ≤3.0mΩ |
外导体接触电阻 | ≤2.0mΩ | |
测试电压 | 750rms | |
耐久性 | 1000 Cycles | |
ØTRB三同轴真空连接器
产品概述：
TRB-JZM78HS三同轴连接器有3个凸耳，用于机械连接到外部电缆，将主体部分设计为隔板密封必须非常小心。TRB系列的接口具有快速插拔、电气性能稳定的特点，可用于更高屏蔽性能的数据传输场合,防止电磁干扰辐射进入或防止泄漏。
主要技术特性 | |
类型 | TRB |
终端型式 | 插座 |
N型终端 | 直通 |
机体型式 | 直型 |
型式 | 插座 |
安装方式 | 馈通 |
机体电镀 | 钝化不锈钢 |
机体材料 | 钢 |
大频率 | 500 MHz |
触点电镀 | 金 |
绝缘 | 无 |
凸耳数量 | 3 |
